기타압력용기
고객의 생각과 마음을 담아
온수가열기는 전열성능이 우수한 스파이럴 튜브를
가열코일로 사용하여 급탕 가열 시간을 단축하고 저탕 용량이
크므로 순간적으로 많은 온수를 공급 할 수 있습니다.
(아파트, 병원, 기숙사, 목욕탕 등)

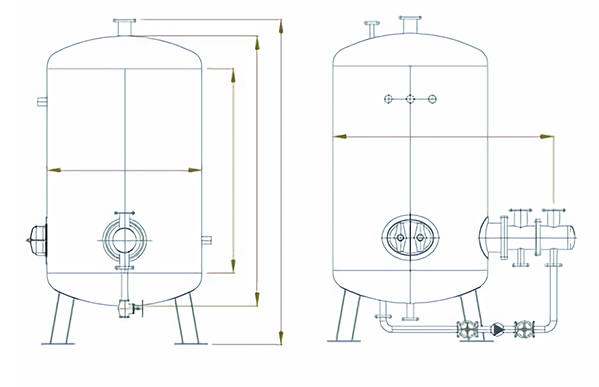

수직형(Vertical Type Dimension)

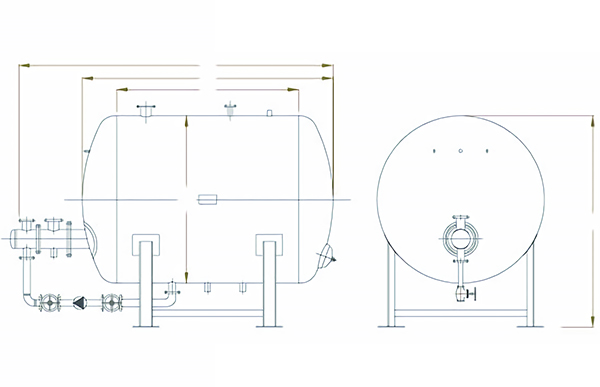

수평형(Horizontal Type Dimension)
SHG 수직형
| 탱크 No SHG |
급량 용량 ℓ/ hr |
탱크 용량 ℓ |
규격mm | 탱크의 두께mm | 배관접속구 | 열 교환기 모델 SHE |
대류 펌프 A*KW |
개략 중략 열교환기 포함)Kg |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 내경 | 동길이 | 길이 | 폭 | 높이 | 동판 | 경판 | 동판 | 경판 | 스팀 | 응축 | 급수 | 급탕 | 반탕 | 배수 | 안전변 | ||||||
| Di | L | K | R | H | t1 | t2 | t1 | t2 | A | B | C | E | F | G | J | ||||||
| 8V | 800 | 580 | 8000 | 900 | 1288 | 1352 | 1838 | 6 (5) |
6 (5) |
6 (5) |
6 (5) |
50 | 32 | 50 | 50 | 40 | 40 | 25 | 1005 s |
40A*0.1 | 270 (240) |
| 10V | 1000 | 730 | 8000 | 1200 | 1588 | 1352 | 2138 | 300 (265) |
|||||||||||||
| 15V | 1500 | 1200 | 1000 | 1200 | 1666 | 1552 | 2216 | 9 (6) |
80 | 350 (315) |
|||||||||||
| 20V | 2000 | 1400 | 1000 | 1500 | 1966 | 1552 | 2516 | 1007 s |
393 (345) |
||||||||||||
| 30V | 3000 | 2100 | 1200 | 1500 | 2062 | 1758 | 2612 | 9 (7) |
465 (415) |
||||||||||||
| 40V | 4000 | 2900 | 1300 | 1800 | 2400 | 1858 | 2950 | 6 (6) |
50 | 50 | 1010 s |
50A*0.2 | 705 (515) |
||||||||
| 50V | 5000 | 3400 | 1400 | 1800 | 2438 | 1958 | 2988 | 9 (6) |
12 (8) |
760 (555) |
|||||||||||
| 60V | 6000 | 4400 | 1400 | 2400 | 3038 | 2098 | 3588 | 100 | 50 | 80 | 1007 s |
885 (635) |
|||||||||
| 80V | 8000 | 5800 | 1600 | 2400 | 3116 | 2298 | 3666 | 12 (9) |
32 | 1510 s |
1030 (920) |
||||||||||
| 100V | 10000 | 7200 | 1900 | 2000 | 2844 | 2604 | 3964 | 9 (6) |
9 (7) |
12 (10) |
100 | 65 | 1513s | 65A*0.4 | 1200 (990) |
||||||
| 125V | 12500 | 9000 | 2000 | 2300 | 3184 | 2724 | 3734 | 125 | 65 | 2010 s |
1685 (1175) |
||||||||||
| 150V | 15000 | 11000 | 2200 | 2300 | 3960 | 2924 | 3810 | 6 (6) |
9 (7) |
16 (12) |
2013 s |
3094 (1565) |
|||||||||
| 200V | 20000 | 14000 | 2300 | 2700 | 3706 | 3044 | 4256 | 12 (7) |
40 | 2510 s |
65A*1.5 | 3910 | |||||||||
| 250V | 25000 | 17500 | 2450 | 3000 | 4064 | 3764 | 4514 | 9 (6) |
12 (7) |
16 (14) |
150 | 80 | 100 | 125 | 80 | 65 | 50 | 2513s | 80A*2.2 | 4497 | |
| 300V | 30000 | 21000 | 2650 | 3000 | 4142 | 3964 | 4692 | 12 (8) |
12 (9) |
16 (15) |
3010s | 5037 | |||||||||
| 탱크사용압력 | 3Kg/㎠ | 6Kg/㎠ | |||||||||||||||||||
ㆍ상기사항은 성능개선을 위하여 변경될 수 있습니다.
ㆍ( )내는 스테인레스 STS304 또는 STS316 재질임
ㆍ스팀압력 2㎏/㎠(133℃) 급수온도10℃ 급탕온도70℃기준
ㆍ열교환기는 SPIRAL TUBE를 적용하였음
고객의 생각과 마음을 담아

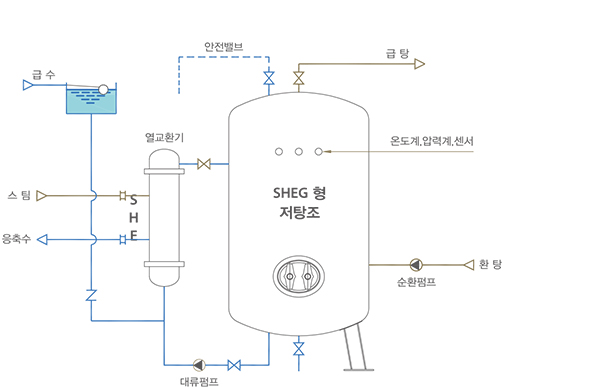

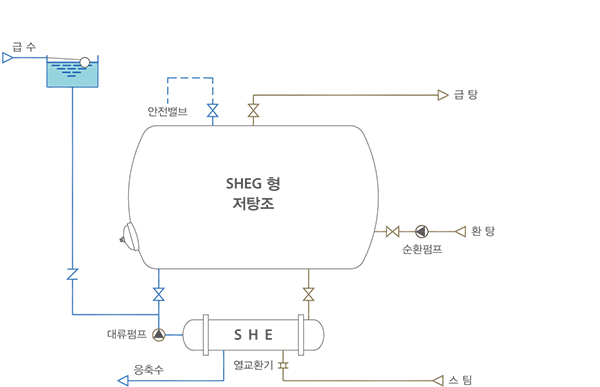

분리형 온수가열기는 온수저장 탱크 외부에 스파이럴 열교환기를
분리설치하여 점검 보수 유지관리가 편리하며 출입구가 좁은
현장제작설치에 적합 합니다.
온수저장탱크는 에너지 관련 법규상 제반검사
(도면,재질강도,용접,구조,설치)를 면제 받을 수 있습니다.
SHEG 형 저탕조
SHG 수평형
| 탱크 No |
급량 용량 ℓ/ hr |
탱크 용량 ℓ |
규격mm | 탱크의 두께mm | 배관접속구 | 열 교환기 모델 SHE |
대류 펌프 A*KW |
개략 중략 열교환기 포함)Kg |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 내경 | 동길이 | 길이 | 폭 | 높이 | 동판 | 경판 | 동판 | 경판 | 스팀 | 응축 | 급수 | 급탕 | 반탕 | 배수 | 안전변 | ||||||
| Di | L | K | R | H | t1 | t2 | t1 | t2 | A | B | C | E | F | G | J | ||||||
| 8H | 800 | 580 | 800 | 900 | 1288 | 1828 | 1362 | 6 (5) |
6 (5) |
6 (5) |
6 (5) |
50 | 32 | 50 | 50 | 40 | 40 | 25 | 1005 s |
40A*0.1 | 270 (240) |
| 10H | 1000 | 730 | 800 | 1200 | 1588 | 2128 | 1362 | 300 (265) |
|||||||||||||
| 15H | 1500 | 1200 | 1000 | 1200 | 1666 | 2206 | 1562 | 9 (6) |
80 | 350 (315) |
|||||||||||
| 20H | 2000 | 1400 | 1000 | 1500 | 1966 | 2506 | 1562 | 1007 s |
393 (345) |
||||||||||||
| 30H | 3000 | 2100 | 1200 | 1500 | 2062 | 2062 | 1768 | 9 (7) |
465 (415) |
||||||||||||
| 40H | 4000 | 2900 | 1300 | 1800 | 2400 | 2940 | 1868 | 6 (6) |
50 | 50 | 1010 s |
50A*0.2 | 705 (515) |
||||||||
| 50H | 5000 | 3400 | 1400 | 1800 | 2438 | 2978 | 1968 | 9 (6) |
12 (8) |
760 (555) |
|||||||||||
| 60H | 6000 | 4400 | 1400 | 2400 | 3038 | 3718 | 1968 | 100 | 50 | 80 | 1507 s |
885 (635) |
|||||||||
| 80H | 8000 | 5800 | 1600 | 2400 | 3116 | 3796 | 2168 | 9 (6) |
12 (9) |
32 | 1510 s |
1030 (920) |
|||||||||
| 100H | 10000 | 7200 | 1900 | 2000 | 2844 | 3524 | 2474 | 9 (7) |
12 (10) |
100 | 65 | 1513s | 65A*0.4 | 1200 (990) |
|||||||
| 125H | 12500 | 9000 | 2000 | 2300 | 3184 | 3884 | 2574 | 125 | 65 | 2010 s |
1685 (1175) |
||||||||||
| 150H | 15000 | 11000 | 2200 | 2300 | 3960 | 3960 | 2774 | 6 (6) |
9 (7) |
16 (12) |
2013 s |
3094 (1565) |
|||||||||
| 200H | 20000 | 14000 | 2300 | 2700 | 3706 | 4426 | 2874 | 12 (8) |
40 | 2510 s |
65A*1.5 | 3910 | |||||||||
| 250H | 25000 | 17500 | 2450 | 3000 | 4064 | 4804 | 3024 | 9 (6) |
12 (7) |
16 (14) |
150 | 80 | 100 | 125 | 80 | 65 | 50 | 2513s | 80A*2.2 | 4497 | |
| 300H | 30000 | 21000 | 2650 | 3000 | 4142 | 4882 | 3224 | 12 (8) |
12 (9) |
16 (15) |
3010s | 5037 | |||||||||
| 탱크사용압력 | 3Kg/㎠ | 6Kg/㎠ | |||||||||||||||||||
고객의 생각과 마음을 담아

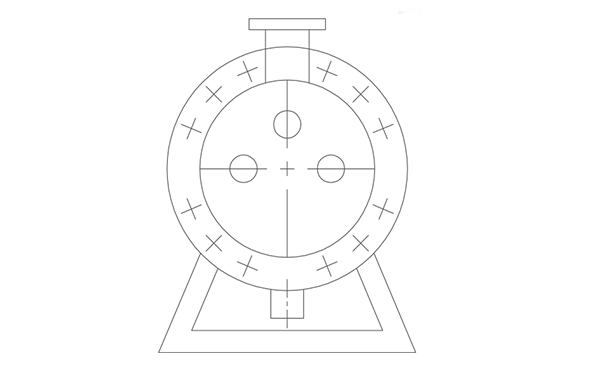

중온수 열 교환기는 높은 온도와 압력 (120℃이상 10~20㎏/㎠)에 충분히
견딜수 있도록 ø19 스텐레스 스파이럴 튜브로 제작되어 열교환능력이 매우 우수하며
오염이극히 작은 2-P ASS 열 교환기입니다.
판형 열교환기는 스케일 및 오염물질에 의하여 판 홈이 막혀 성능이 떨어지며
청소 및 유지관리에 많은 비용이 듭니다.

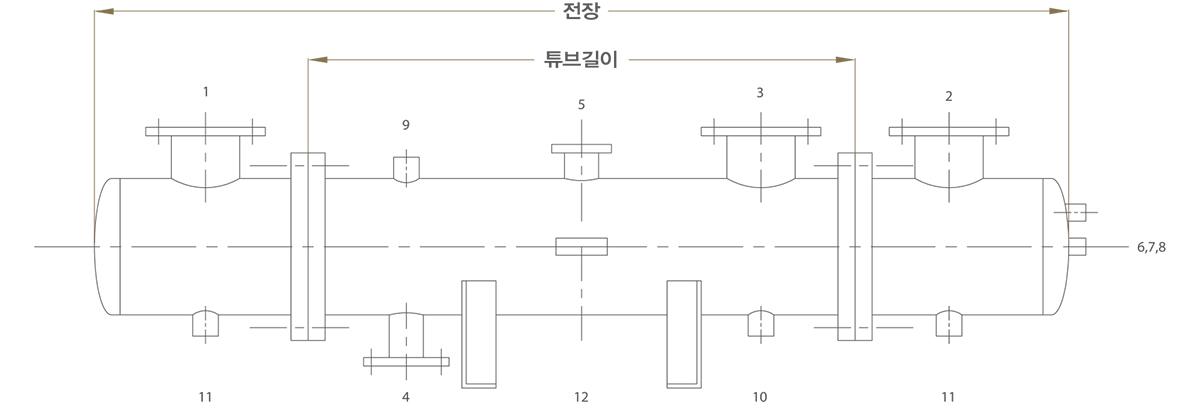

| NO | CHANNEL(SS400) |
|---|---|
| 1 | WATER INLET |
| 2 | HOT WATER OUT LET |
| 3 | STEAM IN LET |
| 4 | COND WATER OUT LET |
| 5 | SAFETY VALVE |
| 6 | TEMPERATURE |
| 7 | SENSOR |
| 8 | PRESSURE GUAGE |
| 9 | PRESSURE GUAGE |
| 10 | DRAIN |
| 11 | DRAIN |
| 12 | NAME PLATE |
제품규격 · SHWE(지역난방 및 중온수용 Water to Water Heat Exchanger)
| 용량 | 형식 | 규격 | 튜브길이 | 전열면적 | 중온수 유량 | 난방수 유량 | 배관접속구 | |
|---|---|---|---|---|---|---|---|---|
| Capacity | Model | 의경 X 전장 | ||||||
| mm | ㎡ | ㎡/Hr | ㎥/Hr | 중온수 출입구 | 난방수 출입구 | |||
| KCAL/HR | SHWE-2PASS | mmø X mm | ||||||
| 50,000 | SHWE-1510WW-2BE | 150 X 1500 | 1000 | 1.31 | 1 | 5.1 | 25A | 32A |
| 100,000 | SHWE-2010WW-2B2 | 200 X 1550 | 1000 | 2.38 | 2 | 10.1 | 32A | 50A |
| 200,000 | SHWE-2514WW-2B2 | 250 X 2170 | 1400 | 4.17 | 4.1 | 20.3 | 32A | 65A |
| 300,000 | SHWE-3010WW-2B2 | 300 X 1600 | 1000 | 6.08 | 6.2 | 30.5 | 50A | 80A |
| 400,000 | SHWE-3014WW-2B2 | 300 X 2000 | 1400 | 8.52 | 8.2 | 40.7 | 50A | 80A |
| 500,000 | SHWE-3014WW-2B2 | 300 X 2000 | 1400 | 8.52 | 10.3 | 50.9 | 65A | 100A |
| 600,000 | SHWE-3514WW-2B2 | 350 X 2070 | 1400 | 10.86 | 12.4 | 61.6 | 65A | 100A |
| 700,000 | SHWE-3516WW-2B2 | 350 X 2270 | 1600 | 12.41 | 14.5 | 71.3 | 80A | 100A |
| 800,000 | SHWE-3518WW-2B2 | 350 X 2470 | 1800 | 13.96 | 16.5 | 81.5 | 80A | 125A |
| 900,000 | SHWE-3520WW-2B2 | 350 X 2670 | 2000 | 15.51 | 18.5 | 90.9 | 80A | 125A |
| 1,000,000 | SHWE-3520WW-2B2 | 350 X 2670 | 2000 | 15.51 | 20.4 | 118.8 | 80A | 125A |
| 1,200,000 | SHWE-4018WW-2B2 | 400 X 2550 | 1800 | 18.48 | 24.7 | 123.2 | 100A | 150A |
| 1,400,000 | SHWE-4518WW-2B2 | 450 X 2580 | 1800 | 23.42 | 28.8 | 144 | 100A | 150A |
| 1,600,000 | SHWE-4520WW-2B2 | 450 X 2780 | 2000 | 26.02 | 32.9 | 164.6 | 125A | 200A |
| 1,800,000 | SHWE-5018WW-2B2 | 500 X 2620 | 1800 | 29.86 | 37 | 185.1 | 125A | 200A |
| 2,000,000 | SHWE-5020WW-2B2 | 500 X 2820 | 2000 | 33.17 | 41.1 | 205.7 | 125A | 200A |
| 2,500,000 | SHWE-5518WW-2B2 | 500 X 2720 | 1800 | 39.1 | 51.4 | 257.1 | 125A | 250A |
