헤더(분배기)

고객의 생각과 마음을 담아

증기, 온수 등 유체를 계통별로 분배하는 역할을 하며 성능 및 효율이 우수한
제품을 공급하고 있습니다

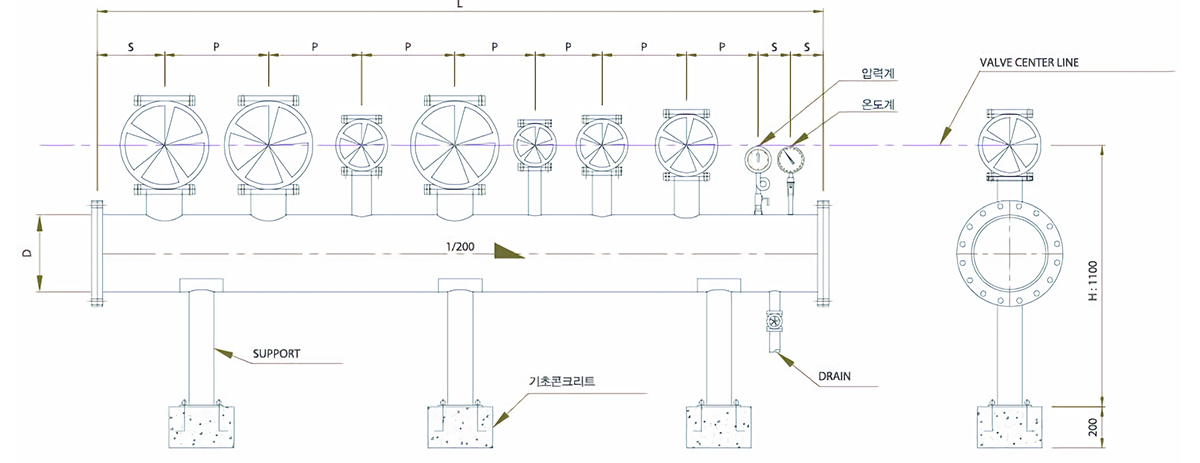

주관경 D는 최대토출관의 2D이상으로 한다.
스팀 및 중온수 해더는 주관경 D가 내경 300mm 를 초과할때는 압력용기
검사기준에 해당되므로 용접검사,구조검사를 필하여야 한다.
(다만, 내경이 300mm이하일때는 검사기준에서 제외된다.)

카다로그 자료보기

돋보기 아이콘

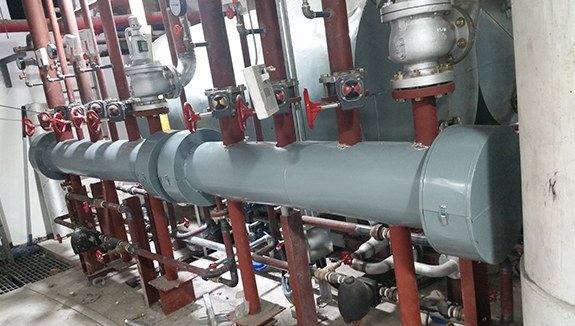

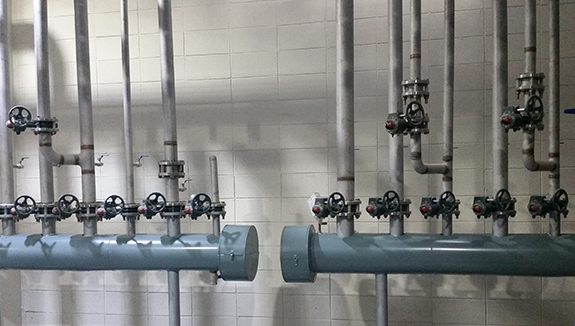

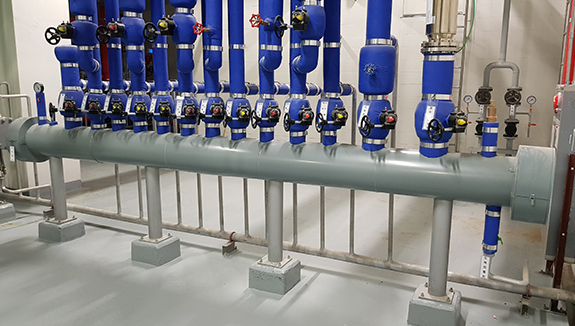

헤더분배기 이미지

냉온수ㆍ지열ㆍ난방 HEADER

밸브간 중심거리 (GATE v/v)
적용	변경	20	25	32	40	50	65	80	90	100	125	150	200
HEADER	20	180
	25	190	200
	32	200	210	230
	40	200	210	240	230
	50	210	220	250	230	240
	65	240	250	360	270	270	300
	80	260	270	280	280	290	320	330
	90	260	280	290	290	300	320	240	350
	100	280	280	300	300	310	340	350	370	380
	125	300	310	320	320	330	360	380	390	400	420
	150	300	330	340	340	350	380	400	410	420	440	460
	200	370	390	390	390	400	400	430	450	470	490	510	550

냉온수ㆍ지열ㆍ난방 HEADER

밸브간 중심거리(Butter Fly v / v)
적용	변경	20	25	32	40	50	65	80	90	100	125	150	200
HEADER	32	230
	40	240	240
	50	240	250	260
	65	290	300	300	350
	80	300	310	310	360	370
	90	310	310	320	370	380	380
	100	320	330	330	380	390	400	410
	125	340	350	350	400	410	410	430	450
	150	360	360	370	410	430	430	440	460	480
	200	380	390	400	440	460	460	470	490	510	530
	250	430	430	440	490	500	500	520	540	550	580	620
	300	450	460	480	510	520	530	570	560	580	600	650

증기. 중온수. HEADER

밸브간 중심거리(Glove v / v)
적용	변경	20	25	32	40	50	65	80	90	100	125	150	200	250
HEADER	20	160
	25	170	180
	32	180	190	200
	40	180	190	200	200
	50	200	200	210	210	230
	65	220	230	240	250	250	260
	80	230	240	260	250	260	290	300
	90	240	250	250	260	280	300	310	320
	100	260	270	280	290	290	320	330	340	350
	125	270	280	290	290	300	330	340	350	370	380
	150	280	290	300	300	310	340	350	360	380	390	400
	200	290	300	310	310	320	350	430	370	380	400	410	420
	250	300	340	350	350	360	390	400	410	430	400	450	480	500

* 후랜지 45˚방향으로 설치시 L이 작아진다 * 재질은 STS - 또는 탄소강관(KSD3507-3652) 선택사양임 * 재질은 압력, 배관용 탄소강관 10k 기준임
